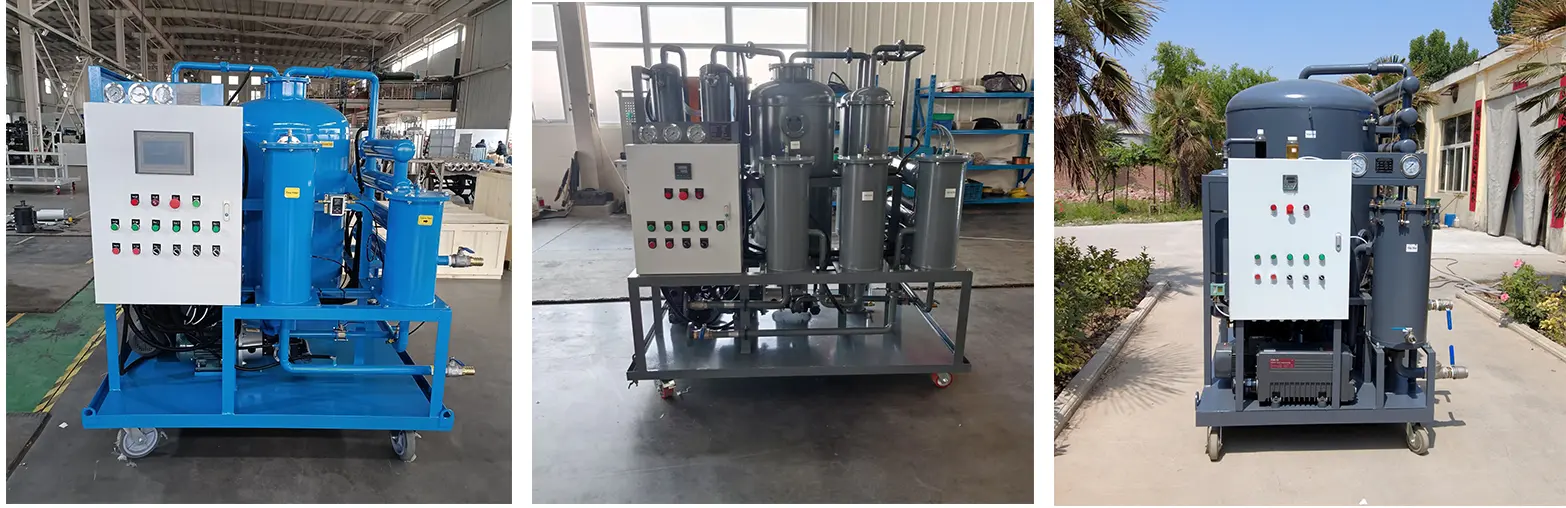

真空滤油机主要基于“真空分馏”与“三维立体网状过滤”的基本原理。其核心功能是脱除油液中的微量水分、气体（包括可燃气体、溶解气）、机械杂质、游离碳以及酸性物质，从而恢复或提升油液的绝缘强度、运动黏度、闪点及抗乳化性能。

真空抽气系统：由真空泵（旋片泵）、罗茨泵（用于双级真空滤油机）、冷凝器、集水罐及真空阀门组成，提供维持系统负压（通常在-0.085MPa至-0.099MPa或最低绝对压力小于10Pa）所需的低压环境。

油液输送与循环系统：包含进油泵（通常为齿轮泵、螺杆泵或冷进油差压阀）、排油泵（高扬程特制齿轮泵或三螺杆泵）及相关管路阀门，负责油液的稳流输入与逆压排出。

复合加热与温度控制系统：由多级防爆红外线、碳纤维或蛇形电加热器组成，配合PLC、温控仪、红外油位控制器，将油液安全加热至工艺温度（通常为45℃-70℃，防止油液老化），提高水分子蒸发速率。

多级梯级过滤系统：包括初效磁性过滤器（吸附大颗粒杂质及铁屑）、二级精密过滤器（5-10微米保护层）、三级高精度聚结分离滤芯（1-3微米绝缘精度），有效拦截微米级固体悬浮物。

电气控制与智能保护系统：包含断路器、交流接触器、PLC可编程控制器、相序保护器、压力保护器、液位联动控制器、超温报警装置等，是确保设备人机安全的神经中枢。

1.2 工艺流程及多相流分离机理

待处理的油液在系统负压作用下经初效过滤器进入加热器。油液被均匀加热到设定温度后，通过电磁阀喷入真空分离塔。在分离塔内，油液通过特制的喷淋装置、三维网状雾化喷头或高效微孔脱气元件，形成很薄的油膜或细小的油雾。这显著增加了油液的表面积（气液两相接触面积）。根据亨利定律与微孔蒸发机理，油液中所溶解的微量水分、微量游离水以及溶解气体在高温低压环境下迅速汽化，从油相中溢出，形成上升的气相流，随后被真空泵抽走。气相流经过冷凝器冷凝，水分液化排入集水罐，不可凝气体排出。脱水脱气后的干油沉淀到塔底，由排油泵抽出，经过二级、三级精密滤芯过滤后，完成整个净化循环。

真空系统常见故障诊断与深度维修

2.1 真空度无法建立或真空度过低

真空度过低会导致油液中的水分无法在工艺温度下达到沸点，从而使脱水效率大幅下跌。这是常见的综合性故障之一。

1. 真空泵油污染或乳化：真空泵长期抽吸含水量很高的油品，导致大量水蒸气在真空泵腔内凝结。凝结水与真空泵油混合发生严重乳化，导致真空泵油的饱和蒸汽压急剧升高，真空泵的额定抽气能力显著下降。

2. 密封件老化与管路泄漏：真空分离塔的视窗密封垫、人孔法兰、进出油管法兰、抽气管法兰因长期受热硬化、开裂，或连接螺栓松动，导致微量空气持续泄入。

3. 阀门内漏：放盲阀、排污阀、取样阀由于密封面磨损、卡入杂质（如杂质、铁屑、生料带），造成阀门关闭不严，形成“针孔式内漏”。

4. 真空泵单向阀失效：真空泵吸气口的逆止阀弹簧疲劳或橡胶垫磨损，停机时无法有效闭合，甚至在运行时产生憋气、回油现象。

5. 罗茨泵配置不当或机械故障：双级真空滤油机中，罗茨泵与旋片泵传动皮带松动、联轴器损坏，或前级泵抽速不足导致罗茨泵过载保护停机。

【维修与排除步骤】

1. 及时更换真空泵油：首先开启真空泵运转15分钟，待泵油变稀、泵体变热后停机。打开排油阀将旧泵油充分排尽。引入高品质专用真空泵油进行冲洗，再注入新油至视窗的2/3处。如果乳化非常严重，需清洗泵腔和油路系统。

2. 气密性分段检漏法：关闭分离塔进出油阀及所有对外阀门，启动真空泵。当真空度达到一定程度后关闭抽气总阀，观察真空表指针在30分钟内的跌落速度。若跌落明显，采用“肥皂水涂抹法”或“正压检漏法”（向塔内注入0.05MPa微正压氮气）检查各个法兰连接处、视窗、焊缝。对开裂或硬化的耐油丁腈橡胶（NBR）或氟橡胶（FKM）垫圈进行及时更换。

3. 阀门解体研磨与更换：对怀疑存在内漏的球阀、针阀进行拆解，清理阀芯处的异物。若密封面磨损，可使用金刚砂进行微精度研磨；若磨损严重或壳体出现砂眼，应直接更换工业级高真空球阀。

4. 检修真空泵单向阀：拆开泵吸气口，检查逆止阀。若弹簧疲劳则更换弹簧，若橡胶密封垫变形或附着异物，应予以清洁或及时更换。

真空泵出现异常剧烈噪声与喷油、冒烟现象

1. 旋片或弹簧断裂：真空泵内的旋片在离心力和弹簧力作用下在泵腔内滑动。若材料疲劳断裂，会在泵腔内发生剧烈机械撞击，发出金属敲击声。

2. 轴承磨损与泵轴弯曲：长期超载运行导致轴承间隙增大，转子偏心运行，甚至与泵腔内壁发生机械擦伤。

3. 喷油与冒烟：当滤油机处理大量含水油，或者系统发生大面积泄漏导致真空泵长时间在大气压下持续抽气时，泵口处会形成巨大的气流冲击。由于排气阀片处的油雾分离器饱和或失效，大量的真空泵油会随气流化为密集的白色油雾，从排气口喷出，看起来像冒烟。

【维修与排除步骤】

1. 停机解体大修真空泵：一旦听到金属敲击声，必须立刻按下急停键。拆卸真空泵端盖，抽出转子，检查旋片、弹簧、泵腔内壁的磨损情况。若泵腔有轻微划痕，可用超细金刚砂纸手工抛光；若划痕深于0.1mm，须在精密磨床上进行修磨。更换全新的原厂旋片、弹簧、密封骨架及轴承。

2. 增设并清理排气油雾分离器：拆卸排气口消音器及油雾分离滤芯，使用煤油清洗滤芯上的积碳及杂质。如果滤芯已经穿孔或充分饱和，更换高材质聚结油雾分离芯，以确保绝大部分油雾能在排气前被成功拦截并回流至泵油室。

3. 控制前端进气量：在初次处理多水油品时，切忌将真空度直接拉至上限。可通过微开真空破坏阀，人为控制初期抽气量，降低排气口负荷，待油中大量水分脱除后，再关闭破坏阀进入高真空精滤阶段。

油液输送与循环系统常见故障及维修

3.1 进出油量严重不平衡导致“跑油”或“吸空”

真空滤油机的进油量和排油量必须动态平衡。如果进油量远大于排油量，油液会填满真空分离塔，并被直接吸入真空泵，造成“跑油”；反之，若排油泵抽速过快或无法进油，则会导致排油泵干磨“吸空”。

1. 进油过滤器堵塞：待滤油品中含有大量大颗粒杂质或胶质，导致第一级初效滤芯快速堵塞，进油阻力剧增，进油量急剧减小。

2. 红外液位控制系统失效：自动控制进排油平衡的红外光电液位计视窗被脏污油液涂抹、覆盖，或光电探头本身老化损坏，发送错误信号，导致电磁阀无法及时关闭或排油泵无法启停。

3. 排油泵气蚀与气阻：排油泵处于很高的真空负压下抽油。如果排油泵的吸入高度过大、吸油管路局部结垢、或排油泵骨架油封老化，会导致真空塔内的气体被吸入泵体，形成气阻，使排油泵丧失排油能力。

【维修与排除步骤】

1. 清洗/更换进油初效滤芯：拆开初效过滤器，取出滤芯。使用干净的柴油或煤油配合硬毛刷充分刷洗，清除铁屑、胶质。用压缩空气双向吹扫干净后重新装复。若网眼破损应直接更换。

2. 检修与校准红外液位计：拆下光电液位计的石英玻璃视窗螺母，使用无水乙醇将视窗内表面的油垢、碳点仔细擦拭干净。接通电源，手动用遮光板模拟液位变化，观察PLC控制盘上的输入信号灯是否同步点亮。若探头损坏，更换全新的工业级耐高温光电红外传感器。

3. 排除排油泵气阻与更换油封：排油泵出现气阻时，可微开排油泵上方的排气螺钉，排出内部积聚的气体，直到有连续无气泡的油液溢出为止。若排油泵轴端存在微量渗油或吸气，应拆卸联轴器，更换耐高真空、耐高温的双唇口氟橡胶骨架油封。

齿轮泵/螺杆泵产生剧烈机械噪声与压力波动

1. 联轴器对中不良：进排油泵与驱动电机的联轴器在长期震动后发生位移，轴心线不重合，导致轴承单侧严重磨损，引发高频振动。

2. 齿轮或螺杆异常磨损：油液中的硬质颗粒杂质（如石英砂、金属粉末）绕过了初效滤网，直接进入泵体，导致齿轮端面、齿顶圆或螺杆型线严重划伤，造成内部间隙增大，产生严重的内泄漏和回流噪声。

3. 安全溢流阀起跳或卡死：排油管路压力过高，导致油泵自带的安全溢流阀频繁起跳。若溢流阀弹簧卡入硬质异物，会导致阀芯持续处于半开状态，引发油流高频啸叫和油压剧烈波动。

【维修与排除步骤】

1. 精密调整联轴器对中度：使用百分表或专业的激光对中仪重新测量电机轴与油泵轴的同轴度与平行度。通过增减电机底座下的精密不锈钢垫片，将同轴度误差控制在0.05mm以内，平行度误差控制在0.03mm以内。紧固地脚螺栓。

2. 拆检泵体并修复间隙：解体油泵。检查齿轮端面磨损深度。若端面磨损较轻（小于0.05mm），可将泵体中段与侧盖放在平板上用研磨膏进行手工手工平研；若齿廓严重剥落，必须成对更换新齿轮或新螺杆转子。

3. 清洗调校安全溢流阀：拆卸溢流阀调节螺母，取出弹簧和阀芯。使用清洗剂洗净脏污，用细砂纸打磨阀芯局部毛刺。重新组装后，在出口管路安装标准压力表，逐步旋紧调节螺杆，将溢流阀的启跳压力精准设定为系统额定工作压力的1.15-1.2倍。

加热与温度控制系统故障分析与检修

4.1 加热器不升温或局部升温十分缓慢

油液加热是真空滤油的核心环节。没有足够的工艺温度，油水分离效率将大打折扣。

1. 局部主回路断路：由于频繁启停，交流接触器触头严重积碳、烧蚀，导致三相主电源缺相运行，或者加热器部分电热管内部电阻丝烧断。

2. 控制信号中断：主控回路中的温控仪损坏、固态继电器（SSR）击穿开路，或PLC输出控制加热的继电器触点烧毁，导致控制信号无法送达执行机构。

3. 联锁保护误动作：主进油管路上的压力控制器、红外液位控制器或防干烧温度传感器设定值漂移，或者硬件损坏，输出错误的断开信号，使主控回路陷入持续的死锁状态。

【维修与排除步骤】

1. 三相电阻阻值精密测量法：切断总电源，使用万用表低阻档测量电加热器组的各相间电阻及对地绝缘电阻。正常情况下，各组电热管的电阻值应基本相等且平衡。若某相电阻趋于无穷大，表明该组电热管已烧断，须拆除法兰盘，整组更换全新的耐高压防爆电加热管。

2. 更换交流接触器与固态继电器：使用万用表电压档检查接触器线圈两端是否有控制电压。若有电压但接触器不吸合，或吸合后主触点间压降过大，应立即更换同等容量（通常选用额定电流1.5-2倍余量）的交流接触器。若使用的是固态继电器，发现输入端有直流控制信号而输出端无交流电压，说明固态继电器内部晶闸管已开路烧毁，应更换全新的优质固态继电器，并确保散热膏涂抹均匀。

3. 重新校准及恢复联锁传感器：进入PLC监控程序或使用测试仪检查温控热电偶（如PT100或K型）。若测得电阻值/毫伏值与实际温度严重不符，更换精密双支热电偶。检查压力开关设定值，清洗其根部的阻尼孔，确保其在有油流通过时能精准闭合。

4.2 发生高度危险的“干烧”或油液大面积碳化老化

干烧是真空滤油机十分严重的恶性事故。不仅会导致加热元件瞬间烧毁，严重时会直接引发油品剧烈燃烧甚至设备爆炸。

1. 交流接触器触点发生“粘连”：长期通过大电流导致接触器主触头发生微区电弧焊接、熔燃粘连。即使PLC和温控仪已经切断了控制线圈的电源，主触点依然牢牢处于闭合通电状态，加热器持续加热。

2. 防干烧核心液位联动失效：当系统突然断油（如前级阀门堵塞或停电），加热筒内油位迅速降至加热管以下，但安装在加热筒上的防干烧液位计或流量开关因长期结垢卡死在“有油/有流”位置，未能将断电信号送出。

3. 表面功率密度设计过大或温控迟滞：加热管表面每平方厘米的功率密度设计过高，导致加热管表面温度远超油品的闪点。或者热电偶安装位置距离加热源过远，导致严重的温度热传导迟滞，等温控仪反应过来时，局部油品早已发生严重热裂解、变黑并碳化。

【维修与排除步骤】

1. 强制引入独立冗余的硬回路防干烧保护：废除仅依靠PLC软件联锁的单一控制模式。必须在加热筒上部加装一组独立的、机械式的耐高温浮球开关，并将该开关的常闭触点串联在主总线交流接触器的线圈回路中。一旦发生断油导致液位下降，无论PLC是否死机或主接触器是否粘连，该机械开关都将直接切断上一级的主分励脱扣器，实现硬回路物理断电。

2. 定期强制拆检清洗加热筒：每运行500小时，必须拆开加热筒端盖，检查加热管表面的积碳情况。若发现表面覆盖了一层硬质黑色碳化膜，必须用铜刷、砂纸充分清除。因为碳化膜导热系数很低，会导致内部电阻丝热量积聚迅速烧断，同时会污染后续处理的干净油品。

3. 升级温控系统并增设分流控制：将老旧的位式控制（ON-OFF）温控仪升级为带有智能PID自整定功能的微电脑温控仪，配合双向可控硅或固态继电器，实现电流密度的平滑调节。当接近设定温度（如差2℃）时，自动将加热功率减半，有效避免温度过冲引发的局部热裂解。

多级过滤系统故障、寿命管理与耗材优化

5.1 精密滤芯频繁堵塞与过滤器压力超标起跳

多级过滤系统是拦截固体颗粒的关键关卡。过滤器的运行阻力通过压力表直观展现。当出口压力表超过0.4MPa时，表明滤芯已饱和。

【原因深度分析】

1. 前级初效过滤拦截失效：第一级磁性粗滤器网眼撕裂、破损，或者安装时密封圈错位，导致大量10-50微米的大颗粒杂质未经阻拦地直接冲向二级、三级高精度精密滤芯，导致后者迅速被散屑和油泥糊死。

2. 油品本身严重老化劣化：待处理的变压器油或工业液压油由于长期高温运行，已经产生了大量的深褐色胶质、沥青质及游离碳。这些高黏度、高附着力的油泥团块会瞬间在精密滤芯的微孔表面结成一层不透水的致密阻隔层。

3. 滤芯选型不当或抗压强度不足：错误地将水处理滤芯或普通低质化学滤芯用于高黏度油品过滤，导致滤芯在压力冲击下内部微孔发生闭合、坍塌或骨架变形。

【维修与排除步骤】

1. 建立标准的“梯级过滤”点检制度：严禁随意拆除或短接任何一级过滤器。每次大修必须用高倍放大镜仔细检查初效不锈钢丝网。若发现破孔或边缘脱焊，必须予以更换。确保大颗粒物理杂质在前端被有效拦截。

2. 精准执行精密滤芯更换与清洗工艺：当二级、三级过滤器压力表达到0.35-0.4MPa，或设备出油流速明显下降时，应停机泄压。拧开过滤器放气阀和放污阀，排尽余油。拆开上盖，垂直取出滤芯。对于聚结分离滤芯和高精度纸质、玻璃纤维滤芯，其属于不可逆物理堵塞，严禁使用汽油吹洗二次使用，必须整体更换原厂高性能滤芯。对于金属微孔烧结滤芯或不锈钢网状滤芯，可放入超声波清洗机中，注入专用油品清洗剂振洗45分钟，随后用0.6MPa干燥氮气反向吹扫，烘干后方可循环使用。

3. 升级高容污量复合滤材：针对高油泥、高杂质的老化油品，建议将传统的单一多孔纸质滤芯升级为带有大容污梯度的、多层复合无纺布或高强度聚丙烯（PP）熔喷滤芯。这种滤芯具有“外疏内密”的立体过滤结构，容污能力提升300%以上，可显著延长滤芯更换周期。

5.2 过滤后油品检测指标（含水量、颗粒度）长期无法达标

1. 滤芯旁路泄漏（内漏）：精密过滤器内部紧固滤芯的中心拉杆螺母未旋紧，或者滤芯端面的橡胶密封O型圈硬化、缺失、脱落。油液在0.3MPa的压力下直接从滤芯端面缝隙“抄近道”溜走，根本没有通过滤材，形成严重的旁路内漏。

2. 滤芯材料发生击穿或击穿孔：购买了劣质滤芯，其过滤介质在高温油流的长期冲刷及压力脉动下，纤维结构发生松散、移位甚至大面积破裂，形成了肉眼难察的微小贯穿孔洞。

3. 真空脱水阶段效率过低导致复合污染：由于前述真空系统故障，油中的大量微量溶解水未能充分脱除，当水分随油流通过精密滤芯时，会使极性纤维吸水膨胀，导致孔径闭合，阻力剧增，反而加剧了滤芯的物理破坏。

【维修与排除步骤】

1. 实施滤芯安装“双重紧固与复核法”：在安装新精密滤芯时，必须逐个检查其上下端面的密封垫片是否平整、高弹性。套入中心拉杆后，必须使用扭矩扳手均匀紧固端头螺母，确保滤芯端面受压均匀。安装完毕后，可从出口端反向注入微量气流，进行简单的气密性复核，确保无任何缝隙内漏。

2. 选用高品质的标称过滤精度滤芯：针对变压器油等对颗粒度要求很高的行业（如需达到NAS 1638 6级或ISO 4406 15/12级），必须选用经过专业认证的、标称过滤精度达到Beta值（βx）≥1000的高性能无机玻璃纤维滤芯。这种滤芯在剧烈的压力波动下，其微孔孔径依然能保持稳定锁定，绝不发生纤维迁移和指标反弹。

3. 实施多级循环净化工艺：若一次性过滤后指标不合格，切勿急躁。应将滤油机配置为闭式循环模式。让油品在储油罐与滤油机之间进行至少3-5次的深度大循环，利用时间的累积效应，让多级过滤与高真空分离协同作战，直至取样化验（如卡尔·费休法测水、激光颗粒计数器测杂质）合格后，方可导入目标系统。

第六章 电气控制与智能保护系统故障诊断

6.1 控制盘总电源合闸即跳闸或运行中突发性整机停机

1. 严重的三相短路或接地故障：加热电热管长期处于高温下绝缘瓷套开路，电阻丝直接触碰加热管外壳，发生高度危险的对地短路。或者是油泵电机因长期过载、受潮，绕组绝缘层击穿对地短路。

2. 相序保护器动作：滤油机移动到新的工作场地后，接入的三相四线制电源线相序发生变更。相序保护器检测到逆相或缺相，为保护油泵电机不发生反转（齿轮泵反转会导致吸排方向对调，瞬间损坏系统），强制切断二次控制回路。

3. 电流保护元件设定值偏小或老化：热继电器、微型断路器的整定电流因长期受热发生漂移，或者设定值过于接近运行电流，导致设备运行一段时间、元器件发热后发生热误动作跳闸。

【维修与排除步骤】

1. 兆欧表逐级绝缘排查法：一旦发生合闸跳闸，严禁强行重复合闸！必须使用500V或1000V的兆欧表（摇表），分别测量主进线、加热器总端子、真空泵电机端子、排油泵电机端子对机壳的绝缘电阻。正常绝缘电阻必须大于2兆欧。若发现某一组电阻趋于零，立刻顺着线缆排查，拆解故障部件，重新包扎绝缘层或更换烧毁的电机/电热管。

2. 调相与相序纠正：若控制面板上的缺相/逆相红灯亮起，停低压配电箱电源。打开滤油机接线端子，将三相输入电源线中的任意两相（如A相与B相）互换位置，重新合闸。观察相序保护器绿灯点亮、主控解锁即可。

3. 重新整定热继电器电流：使用钳形电流表精确测量真空泵电机和排油泵电机在满载运行时的实际三相工作电流。将热继电器的整定电流旋钮调节至实际运行电流的1.1-1.15倍，并定期按下手动复位按钮，检查其机械机构是否弹动自如。

6.2 PLC死机、控制程序紊乱或传感器通讯中断故障

1. 强电磁干扰（EMI）：滤油机工作在大型变电站或高压电机旁。电缆沟内强电与弱电信号线共管并行，没有加装屏蔽网。或者控制柜内交流接触器开闭瞬间产生的巨大反向电动势高频群脉冲干扰了PLC的时钟芯片。

2. 开关电源输出电压漂移：为PLC、人机界面（HMI）、传感器供电的DC 24V工业开关电源由于电容老化，输出电压跌落至20V以下或纹波过大，导致PLC逻辑芯片发生不可预期的复位或死机。

3. 模拟量模块损坏或断线：4-20mA温度、压力、液位传感器信号线接线端子受频繁震动松动，或者传感器在野外恶劣环境下过压击穿，导致PLC模拟量输入模块判定为“超量程故障”，从而触发全机保护性锁死。

【维修与排除步骤】

1. 强化电气抗干扰与接地：确保滤油机整体机壳实现可靠的防雷防静电接地，接地电阻应小于4欧姆。PLC的数字地与强电保护地必须严格分开。所有4-20mA传感器信号线统一升级为双绞屏蔽线，且屏蔽层必须在控制柜端单端可靠接地。在交流接触器线圈两端并联阻容（RC）吸收器，抑制高频尖峰脉冲。

2. 测量并升级稳压电源：使用数字万用表精确测量开关电源输出端的直流电压。若发现低于23.5V或波动明显，立即更换全新的明纬等一线品牌的防干扰、高稳定工业开关电源，并预留30%以上的电流裕量。

3. 实施PLC硬件复位与通道替换：观察PLC主机上的RUN、ERR灯状态。若ERR红灯常亮，使用编程软件连接PLC读取错误日志。若是由于某个模拟量通道损坏，可在程序中修改硬件组态，将信号线迁移至空闲的备用通道中。同时，对所有野外传感器接线端子使用冷压端头进行压接，有效避免接触不良。

真空滤油机全寿命周期预防性维护与标准化保养

表1：真空滤油机日常与定期标准化维护点检表

表2：真空滤油机突发常见故障快速起因与排除矩阵（应急速查）
