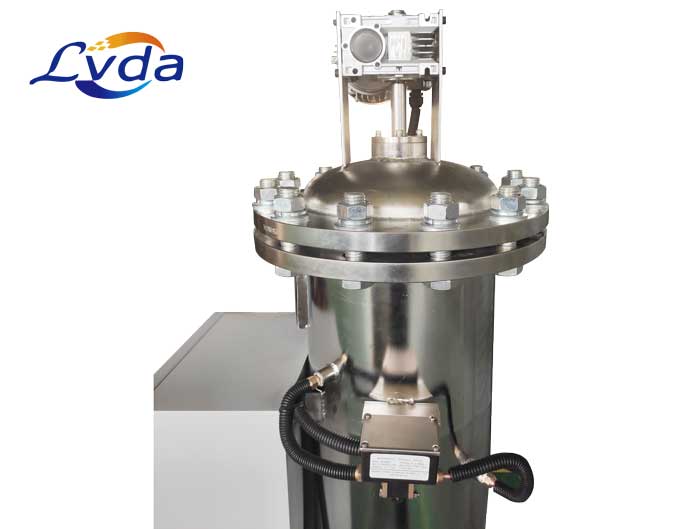

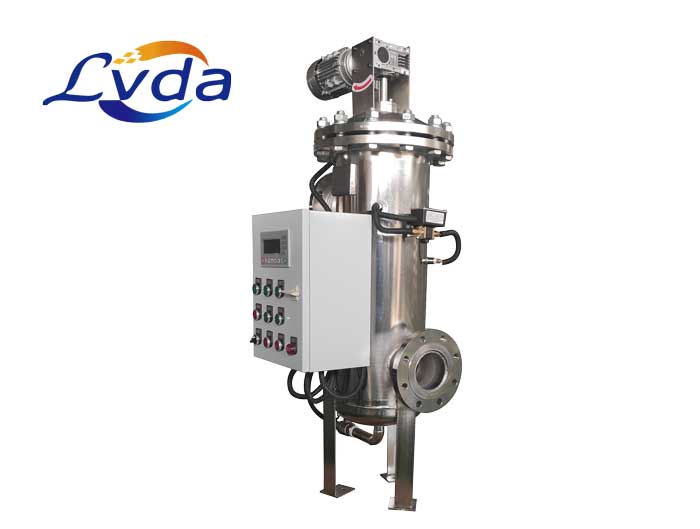

电动内刮式自清洗过滤器
电动内刮式自清洗过滤器

电动内刮式自清洗过滤器

用途:石油化工、精细化工、油脂、水处理、造纸等液体过滤
精度:30-1500微米
温度:0-200℃
电压:三相380v,单项220v(根据需要定制)

咨询热线 : 13183113379

产品详情

  电动内刮式自清洗过滤器主要为高粘度过滤设计,适用高粘度液体的过滤工作,精度范围30-1500微米,过滤,能快地将杂质刮离滤网表面,从而有效的去除更多杂质,适合水及各种粘性液体的过滤。

  传统过滤器在过滤粘性物料和软性杂质时频繁堵塞,只能选择大型过滤器或频繁人工清洗,投资大,工作繁重,物料浪费严重。电动内刮式自清洗过滤器以自清洗方式轻易解决这类难题,定期保持滤网清洁,并排出含高浓度杂质的废液,减少物料浪费,过滤较差水质的水和胶粘剂、树脂、聚合物、涂料、油脂等粘性物料时优势明显,效率更高。

工作原理

  自清洗过滤器工作原理


  ①过滤状态

  液体从进口流入,带补偿的刮刀紧贴于滤网内表面,液体通过滤网从滤元内表面向外流动,杂质被截留在内表面,液体从出口流出;随着时间的推移,杂质逐渐增多,压差上升,按设定压差或定时清洗滤网。

  ②清洗状态

  电机驱动刮刀做水平旋转运动清洗滤网,刮刀旋转时杂质被刮刀刮除顺滤网流到过滤器底部,大比重杂质沉淀到集污腔。每次清洗由数次冲程组成,滤网表面清洗后,恢复过滤能力。清洗时正常过滤,流量不中断。

  ③排污状态

  多个清洗周期后,杂质积聚到量,定期打开排污阀,排出含高浓度杂质的废液,如必要,也可回收。


产品特点

  1.水平旋转式刮除,直接将杂质刮离,擅长过滤粘性液体,去除粘性软性及悬浮杂质;

  2.结构简单,容易拆装,拿掉刮刀后,轻松取出滤网,内部容易清洗;

  3. 全自动运行,连续在线过滤,终止繁重的滤网更换清洗工作;

  4.不产生一次性抛弃的过滤耗材,节约耗材成本及环保处理成本;

  5.过滤压损极小,流量稳定,节省能耗,利于工艺连续稳定;

  6.密闭过滤,防止危险性物料泄漏,有利于安全生产与员工健康;

  7.排放废液杂质浓度高,并可回收,减少高价值物料的损失;

  8.多种控制系统可选,功能强大,高能运行,高可靠性;

  9.选用部件,高可靠性,低运行成本。

适用领域

  石油化工、精细化工、油脂、水处理、造纸等。

  适用液体类型:树脂、涂料、聚合物、粘合剂、柠檬酸、发酵液、壳聚糖、化妆品、琼脂糖(凝胶)、硅树脂溶液、肥皂、山梨醇、类固醇、谷物糖浆、湿部助剂、颜料、润滑剂、橡胶、乙醇、混合油、食用油高温油、果汁、柴油等。

技术参数

适用液体

水及粘性液体(<800000cps),杂质量<1000ppm

过滤精度

30-1500&mu;m

标准设计压力等级

1.0MPa,更高压力可以定制

高设计温度

0-200℃(取决于密封件)

单机过滤面积

0.14m2-1.45m2

清洗压差

0.05MPa

压差发讯器

压差变送器或压差开关

减速电机

180W,三相,380V防护等级IP55;蜗轮蜗杆减速机

进出口连接标准

法兰,HG20592-2009(标准设计),HG20615-2009(兼容ANSI B16.5)

滤元类型材质

V型楔形网,材质304/316L /2205/钛

壳体接液材质

304/316L/CS

刮刀材质

PTFE

壳体密封材质

NBR丁腈橡胶(标配)/VITON(FKM)氟橡胶

排污阀

气动球阀,防护等级IP65

公用供给要求

380V AC,0.4-0.6MPa洁净干燥压缩空气
