全自动反冲洗过滤器适用于过滤高流量、高速度、低粘度流体的颗粒杂质过滤。

　　全自动反冲洗过滤器为机电体化产品,具有设计合理、过滤效率高、运行成本低、反冲洗过程中仍能连续过滤等优点，广泛应用于:冶金、化工、电力、油田回注水、船舶压载水、环保水处理等领域。

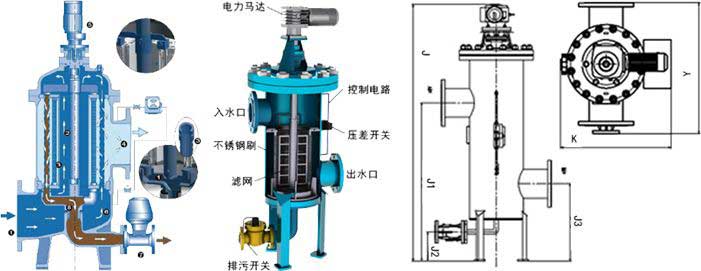

工作原理

　　被过滤的液体从进口进入过滤器,经过下固定板进入滤网,液体从滤网内侧流向外侧,并从滤筒出流出过滤器;反冲洗排出的杂质从排污口排出。

　　液体从滤网内侧流向外侧过程中,固体颗粒被截留在滤网内侧。随着污染物的增多,过滤器污染侧和清洁侧之间的压差也逐渐增大。

　　当压差达到设定值时,压差表发讯,过滤器开始自动反冲洗工作过程。

　　反冲洗过程

　　1.减速电机通过中间轴驱动冲洗臂转动，由光电定位开关控制冲洗臂的转动角度使之与被清洗滤网对正。

　　2.排污阀开启,使被清洗滤网外侧(清洁侧)与排污之间形成压力差。

　　3.在压力差的作用下,清洁侧液流从被清洗滤网的外侧流向内侧，进行反冲洗聚积在滤网内侧的污染物被冲掉并通过排污口排出过滤器。

　　4.每个滤网的反冲洗时间已设定,当达到反冲洗设定时间后，排污阀关闭，该滤网的反冲洗过程结束,减速电机再次驱动冲洗臂转动，对下一组滤网进行反冲洗排污阀再次开启,以此类推对每个滤网进行反冲洗。

　　5.全部滤网清洗完成后，冲洗臂在光电开关的控制下回到原始位置-个反冲洗周期结束。

　　6.由于反冲洗是一组滤网组滤网的冲洗过程，因此在反冲洗过程中过滤器仍能保持液流连续的过滤状态。

产品特点

　　1.采用新型的内部机械结构,实现了真正意义上的反冲洗功能,可有效地清除滤网截留的杂质,清洗无死角,通量无衰减,保障了过滤效率和长久的使用寿命。

　　2.选用304、316L、 2205、MONEL等材料楔形滤网,强度大、精度高、耐腐蚀，过滤精度可达25微米。

　　3.通过自身的检索和应变功能,实现自动反冲洗,可应对不稳定的水质波动，无需人工干预。

　　4.控制系统反应灵敏,运行精确,可以根据不同水源和过滤精度灵活调整反冲洗压差和时间设定值。

　　5.在反冲洗过程中,各组滤网依次进行反冲洗操作;确保滤网安全、高效清洗，而其他滤网不受影响, 继续过滤。

　　6.采用气动排污阀,反冲洗历时短,反洗水耗水量少环保经济。

　　7.结构设计紧凑合理,占地面积小,安装移动灵活方便。

　　8.易损件少,无耗材,运行维护费用低,操作管理简单。

　　9.工作状态由触摸屏显示、压差及时间设置方便直观。

技术参数

　　1.过滤精度:5-3000μm ;

　　2. 流量范围:4.5-7000m3/h

　　3. 压力等级:10bar(标准) / 16bar / 7bar;

　　4. 工作温度:90℃

　　5.滤筒材质:SS304 / SS316L / CS;

　　6. 滤元材质:SS304 / SS316L

　　7.驱动方式:电动减速机 / 气动减速机;

　　8. 清洗转臂材质: SS316L

　　9.过滤介质:水 / 低粘液体 ;

　　10. 工作动力:电源(AC380 50HZ),压缩空气(2-7bar)

　　11.控制系统安全防护等级: IP55;

　　12. 排污系统安全防护等级: IP65
